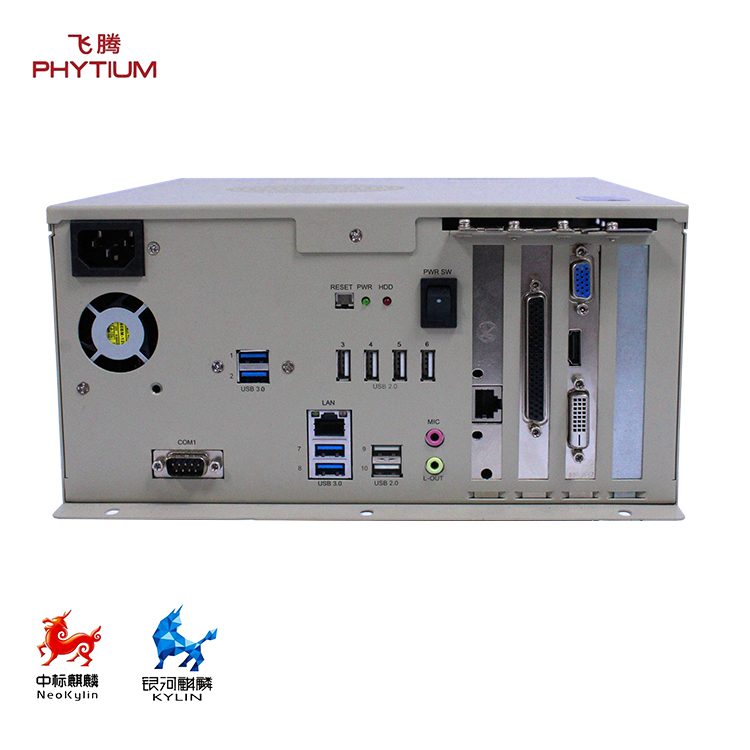

工控機箱內部結構:硬盤架、底板、壓卡條、后槽的擴展、機箱的抗震、電磁屏蔽、無源底板、CPU卡等系列配件組成，最最不可缺少的還有一個是“電源”，喚醒各個配件的主角。

工控機機箱內有專門電源，電源有較強的抗干擾能力，早期在以Intel 處理器為主之前的工控機主要使用為AT開關電源，目前大部分工控機與PC機一樣主要采用的是ATX電源，平均無故障運行時間達到250，000小時。今天小能手為大家介紹AT電源、ATX電源、MicroATX電源以及BTX電源。

1、AT電源：采用切斷交流電網的方式關機，不能實現軟件開關機，一般應用在早期的主板上，功率為150-220W，輸出共用四路（5V和12V），另向主板提供一個PG信號。輸出線為兩個6芯插座和多個4芯插頭，其中兩個6芯插座為主板提供電力。AT目前已經被淘汰。

2、ATX電源：內部結構與AT電源不一樣，最明顯的就是ATX增加了±3.3V和+5V StandBy兩路輸出和一個PS-ON信號，并將電源輸出線改成一個20芯的電源線為主板供電，在外形規格和尺寸方面沒有發生太大的變化。ATX電源不會因?yàn)殛P(guān)機而完全斷電，而是保持在一個很小的電流，別小看這微弱的電源，可以通過操作系統控制實現關機。

3、BTX電源：是在ATX的基礎上進行升級得到的，它包含有ATX12V，SFX12V，CFX12V和LFX12V 4種電源類型。其中，ATX12V針對的是標準BTX結構的全尺寸塔式機箱，可為用戶進行計算機升級提供方便。

4、MicroATX電源：是為降低成本對ATX電源進線改進后得到的一種新標準的電源，它最大的變化就是體積減小、功率降低、適用于mini小機箱。

高能知識普及：軟關機是指系統在運行狀態下，由于某些需要，需要暫時將工控機在電源開啟狀態下退出操作系統的一種操作過程。一般的，沒有切斷電源的關機都叫軟關機，包括重啟。

總的來說，需要哪種型號或者規格的電源，還是看工控主板和工控機機箱尺寸的需要而定，更多嵌入式工控機、工業工控計算機等產品詳情，敬請關注高能計算機企業官網：http://aqdtv114.com
